Jaka jest maksymalna temperatura, jaką może wytrzymać pływający zawór kulowy?
Jako renomowany dostawca pływających zaworów kulowych często spotykam się z zapytaniami dotyczącymi maksymalnej temperatury, jaką mogą wytrzymać nasze pływające zawory kulowe. Zrozumienie tego krytycznego parametru jest niezbędne dla zapewnienia bezpiecznego i wydajnego działania różnych procesów przemysłowych. W tym poście na blogu omówię czynniki wpływające na tolerancję temperaturową pływających zaworów kulowych, przeanalizuję różne typy pływających zaworów kulowych i ich możliwości temperaturowe, a także przedstawię spostrzeżenia, które pomogą Ci podejmować świadome decyzje dotyczące Twoich zastosowań.
Czynniki wpływające na tolerancję temperatury
Na określenie maksymalnej temperatury, jaką może wytrzymać pływający zawór kulowy, wpływa kilka czynników. Czynniki te obejmują materiały użyte w konstrukcji zaworu, konstrukcję zaworu i rodzaj zastosowania.
Przybory
Materiały użyte do produkcji pływających zaworów kulowych mają istotny wpływ na ich odporność temperaturową. Typowe materiały na korpusy zaworów obejmują stal nierdzewną, stal węglową i mosiądz. Stal nierdzewna znana jest z doskonałej odporności na korozję i zazwyczaj wytrzymuje wyższe temperatury w porównaniu ze stalą węglową i mosiądzem. Na przykład niektóre gatunki stali nierdzewnej wytrzymują temperatury do 600°C (1112°F).
Materiały gniazda i uszczelnienia są również istotne. PTFE (politetrafluoroetylen) jest popularnym wyborem na gniazda i uszczelki ze względu na niskie tarcie i odporność chemiczną. Jednakże maksymalny limit temperatury wynosi około 260°C (500°F). Z drugiej strony materiały takie jak grafit wytrzymują znacznie wyższe temperatury, w niektórych przypadkach nawet do 1000°C (1832°F).
Projekt zaworu
Konstrukcja pływającego zaworu kulowego wpływa również na jego parametry temperaturowe. Zawory z odpowiednią izolacją i odprowadzaniem ciepła lepiej radzą sobie z wysokimi temperaturami. Dodatkowo wewnętrzna konstrukcja zaworu, taka jak rozmieszczenie kuli i gniazd, może wpływać na sposób przenoszenia i dystrybucji ciepła w zaworze. Dobrze zaprojektowany zawór zminimalizuje ryzyko problemów związanych z rozszerzalnością cieplną, takich jak wycieki lub zakleszczenia.
Aplikacja
Zastosowanie, w którym używany jest pływający zawór kulowy, może również wpływać na jego tolerancję temperaturową. Na przykład w zastosowaniach parowych zawór może być wystawiony na działanie pary pod wysokim ciśnieniem w podwyższonych temperaturach. W takich przypadkach zawór musi być zaprojektowany tak, aby wytrzymał zarówno wysoką temperaturę, jak i ciśnienie. Natomiast zawór stosowany w procesie o bardziej stabilnej temperaturze i niższym ciśnieniu może nie wymagać tego samego poziomu odporności temperaturowej.
Rodzaje pływających zaworów kulowych i ich możliwości temperaturowe
Przyjrzyjmy się teraz bliżej różnym typom pływających zaworów kulowych i ich maksymalnym możliwościom temperaturowym.
Zawór kulowy z siłownikiem elektrycznym
Zawór kulowy z siłownikiem elektrycznymsą szeroko stosowane w różnych gałęziach przemysłu ze względu na ich precyzyjne sterowanie i możliwości automatyzacji. Zawory te zazwyczaj mają maksymalną temperaturę znamionową zależną od materiałów użytych w ich konstrukcji. W przypadku zaworów z gniazdami i uszczelkami z PTFE maksymalna temperatura wynosi zwykle około 260°C (500°F). Jeśli jednak stosowane są grafitowe gniazda i uszczelki, temperatura znamionowa może być znacznie wyższa, do 600°C (1112°F) lub więcej.

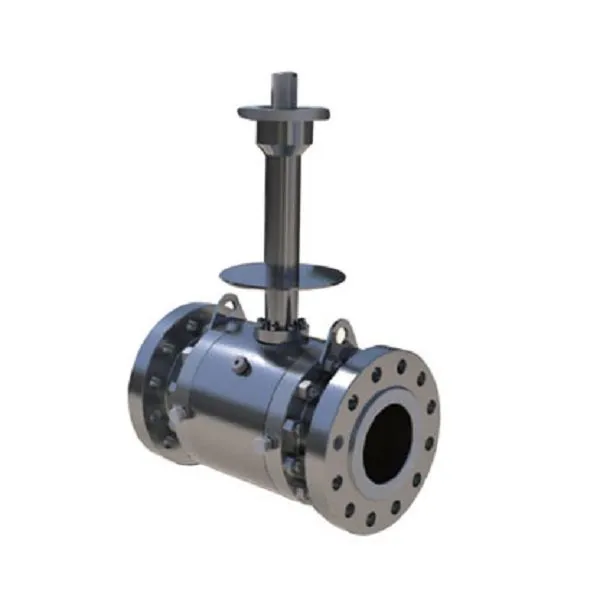

Kriogeniczny zawór kulowy
Kriogeniczny zawór kulowysą zaprojektowane do pracy w ekstremalnie niskich temperaturach, często w zastosowaniach takich jak przetwarzanie skroplonego gazu ziemnego (LNG). Zawory te muszą być w stanie wytrzymać temperatury do -196°C (-321°F). Materiały stosowane w kriogenicznych zaworach kulowych są starannie dobierane, aby zapewnić ich elastyczność i funkcjonalność w tak niskich temperaturach. Stal nierdzewna jest powszechnie wybieranym materiałem na korpus zaworu, a do gniazd i uszczelek stosuje się specjalne elastomery lub tworzywa sztuczne.
Zawór kulowy ognioodporny
Zawór kulowy ognioodpornyzostały zaprojektowane tak, aby zachować swoją integralność i funkcjonalność w przypadku pożaru. Zawory te zazwyczaj muszą spełniać określone normy bezpieczeństwa pożarowego, takie jak API 607 lub ISO 10497. Ognioodporne zawory kulowe są zbudowane z materiałów, które wytrzymują wysokie temperatury przez określony czas. Grafit jest często używany do produkcji gniazd i uszczelek, które wytrzymują temperatury do 1000°C (1832°F). Korpus zaworu jest zwykle wykonany ze stali nierdzewnej lub stali węglowej, co zapewnia również dobrą odporność ogniową.
Wybór odpowiedniego pływającego zaworu kulowego dla wymagań temperaturowych
Wybierając pływający zawór kulowy do konkretnego zastosowania, należy wziąć pod uwagę maksymalną temperaturę, na jaką będzie narażony zawór. Oto kilka kroków, które pomogą Ci dokonać właściwego wyboru:
Określ zakres temperatur
Najpierw określ minimalną i maksymalną temperaturę, jaką zawór napotka w procesie. Pomoże Ci to zawęzić opcje i wybrać zawór o odpowiedniej temperaturze znamionowej.
Rozważ kompatybilność materiałów
Należy upewnić się, że materiały użyte w zaworze są odpowiednie dla obsługiwanego płynu i warunków temperaturowych. Na przykład, jeśli masz do czynienia z żrącym płynem w wysokich temperaturach, może być konieczne wybranie zaworu z materiału odpornego na korozję, takiego jak stal nierdzewna.
Oceń projekt zaworu
Poszukaj zaworu o konstrukcji odpowiedniej do zastosowań wysokotemperaturowych. Może to obejmować takie cechy, jak izolacja, odprowadzanie ciepła i odpowiednie uszczelnienie zapobiegające wyciekom.
Sprawdź standardy i certyfikaty
Sprawdź, czy zawór spełnia odpowiednie normy branżowe i certyfikaty dotyczące odporności na temperaturę. Zapewni to, że zawór został przetestowany i potwierdził jego działanie w określonych warunkach.
Wniosek
Podsumowując, maksymalna temperatura, jaką może wytrzymać pływający zawór kulowy, zależy od kilku czynników, w tym zastosowanych materiałów, konstrukcji zaworu i zastosowania. Jako dostawca pływających zaworów kulowych oferujemy szeroką gamę zaworów o różnych temperaturach znamionowych, aby sprostać różnorodnym potrzebom naszych klientów. Niezależnie od tego, czy potrzebujesz zaworu do zastosowań wysokotemperaturowych, środowisk kriogenicznych, czy też spełnia wymagania bezpieczeństwa pożarowego, możemy zapewnić Ci odpowiednie rozwiązanie.
Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy w wyborze odpowiedniego pływającego zaworu kulowego do swojego zastosowania, skontaktuj się z nami. Nasz zespół ekspertów jest gotowy pomóc Ci w podjęciu najlepszej decyzji dla Twojego projektu.
Referencje
- API 607 — Norma testu ogniowego dla zaworów ćwierćobrotowych i zaworów kulowych
- ISO 10497 – Wymagania ognioodporne dla zaworów kulowych dla przemysłu naftowego, petrochemicznego i pokrewnych
