Jak wybrać odpowiedni rozmiar zaworu kulowego typu V?

Wybór odpowiedniego rozmiaru zaworu kulowego typu V ma kluczowe znaczenie dla zapewnienia optymalnej wydajności i wydajności w zastosowaniach przemysłowych. Jako dostawca zaworu kulowego typu V, widziałem z pierwszej ręki wpływ, jaki wybór niewłaściwego rozmiaru zaworu może mieć na system. W tym poście na blogu podzielę się wskazówkami, jak wybrać odpowiedni rozmiar zaworu kulowego typu V dla twoich konkretnych potrzeb.

Zrozumienie podstaw zaworów kulowych typu V

Zanim zagłębimy się w proces rozmiaru, szybko omówmy zawór kulowy typu V i jak działa. Zawór kulowy typu AV jest rodzajem zaworu ćwierćciela, który wykorzystuje piłkę z wycięciem w kształcie litery V do kontrolowania przepływu płynu przez rurociąg. Notch w kształcie litery V pozwala na precyzyjną kontrolę przepływu i dławienie, co czyni go idealnym do zastosowań wymagających dokładnej regulacji prędkości przepływu.

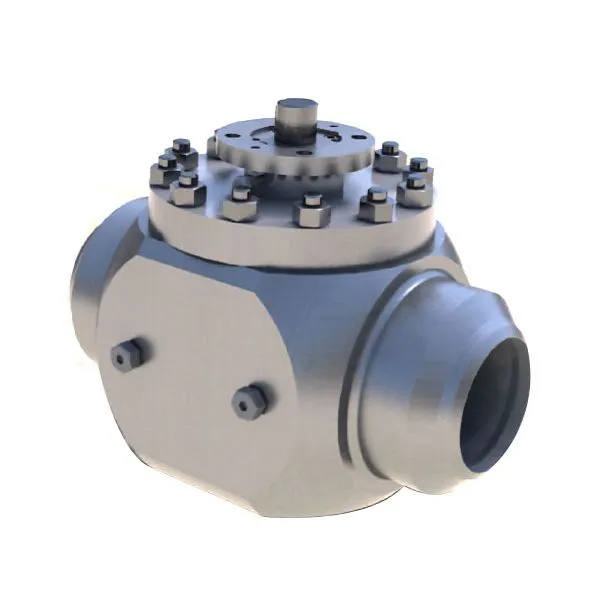

Top Entry Trunnion Ball Valve Motorized Ball Valve

Czynniki, które należy wziąć pod uwagę przy wyborze wielkości zaworu

Natężenie przepływu

Jednym z najważniejszych czynników, które należy wziąć pod uwagę przy wyborze wielkości zaworu kulowego typu V, jest szybkość przepływu płynu w rurociągu. Szybkość przepływu jest zwykle mierzona w galonach na minutę (GPM) lub metrach sześciennych na godzinę (m3/h). Aby określić odpowiedni rozmiar zaworu, musisz obliczyć maksymalną prędkość przepływu, której będzie wymagany system. Można to zrobić, biorąc pod uwagę czynniki, takie jak wielkość rurociągu, ciśnienie płynu i rodzaj transportu płynu.

Ocena ciśnienia

Kolejnym kluczowym czynnikiem do rozważenia jest ocena ciśnienia zaworu. Ocena ciśnienia wskazuje maksymalne ciśnienie, które zawór może bezpiecznie obsługiwać bez niepowodzenia. Ważne jest, aby wybrać zawór o prognozie ciśnieniowej, który jest wyższy niż maksymalne ciśnienie w systemie, aby zapewnić jego niezawodność i bezpieczeństwo.

Rozmiar rury

Rozmiar rurociągu jest również ważnym czynnikiem przy wyborze zaworu kulowego typu V. Zawór powinien być rozmiarowy, aby dopasować średnicę rurociągu, aby zapewnić odpowiedni przepływ i zminimalizować spadek ciśnienia. Ogólnie rzecz biorąc, zaleca się wybór zaworu o tym samym rozmiarze rury nominalnej (NP) co rurociąg.

Temperatura

Temperatura płynu w rurociągu może również wpływać na wydajność zaworu. Różne materiały mają różne limity temperatury, dlatego ważne jest, aby wybrać zawór wykonany z materiału, który może wytrzymać temperaturę płynu. Na przykład, jeśli masz do czynienia z płynami o wysokiej temperaturze, może być konieczne wybrać zawór wykonany z materiałów takich jak stal nierdzewna lub stal o wysokim poziomie.

Obliczenia wielkości

Po rozważeniu wszystkich powyższych czynników możesz użyć następujących kroków, aby obliczyć odpowiedni rozmiar zaworu kulowego typu V:

Określ współczynnik przepływu (CV): Współczynnik przepływu jest miarą zdolności zaworu do przekazywania płynu. Można go obliczyć za pomocą następującego wzoru:
[Cv = \ frac {q} {\ sqrt {\ delta p}}]]
gdzie (q) jest prędkość przepływu w GPM i (\ delta P) to spadek ciśnienia na zaworze w psi.
Wybierz rozmiar zaworu na podstawie wartości CV: Po obliczeniu wartości CV możesz zapoznać się z wykresem wielkości producenta zaworu, aby wybrać odpowiedni rozmiar zaworu. Wykres wielkości zazwyczaj wymienia wartości CV dla różnych rozmiarów zaworów i konfiguracji.

Powszechne błędy, których należy unikać

Wybierając rozmiar zaworu kulowego typu V, istnieje kilka typowych błędów, których należy unikać:

Zagranianie zaworu: Wybór zaworu, który jest zbyt duży dla twojego systemu, może prowadzić do słabej kontroli przepływu i zwiększenia zużycia energii. Może również spowodować, że zawór działa nieefektywnie i może powodować przedwczesne zużycie.
Niewymiotowanie zaworu: Z drugiej strony wybór zbyt małego zaworu może ograniczyć przepływ płynu i powodować nadmierny spadek ciśnienia. Może to prowadzić do zmniejszonej wydajności systemu, a nawet może powodować uszkodzenie zaworu i innych komponentów w systemie.
Ignorowanie wymagań dotyczących aplikacji: Ważne jest, aby wziąć pod uwagę konkretne wymagania aplikacji przy wyborze rozmiaru zaworu. Na przykład, jeśli masz do czynienia z płynem o wysokiej wartości, może być konieczne wybranie zaworu o większej wartości CV, aby zapewnić prawidłowy przepływ.

Dodatkowe rozważania

Oprócz wspomnianych wyżej czynników, należy pamiętać o kilku innych rzeczach przy wyborze zaworu kulowego typu V:

Uruchamianie zaworów: Rozważ rodzaj uruchomienia, którego potrzebujesz do zaworu. Opcje obejmują uruchomienie ręczne, elektryczne, pneumatyczne i hydrauliczne. Wybór uruchomienia będzie zależeć od czynników takich jak wielkość zaworu, częstotliwość działania i poziom automatyzacji wymaganej w systemie.
Materiał zastawowy: Wybierz materiał zaworów kompatybilny z transportem płynu. Typowe materiały dla zaworów kulowych typu V obejmują stal nierdzewną, stal węglowa i mosiądz.
Połączenia końcowe zaworu: Pamiętaj, aby wybrać zawór z odpowiednimi połączeniami końcowymi dla rurociągu. Wspólne połączenia końcowe obejmują połączenia kołnierzowe, gwintowane i spawane.

Powiązane produkty

Jeśli chcesz dowiedzieć się więcej o innych rodzajach zaworów kulowych, polecam sprawdzić naszeZmotoryzowany zawór kulowyWW pełni spawany zawór kulowy Trunnion, ITop Entrunon Ball Valveprodukty. Zawory te oferują różne funkcje i korzyści, które mogą być odpowiednie dla konkretnej aplikacji.

Skontaktuj się z nami, aby uzyskać więcej informacji

Wybór odpowiedniego rozmiaru zaworu kulowego typu V jest krytyczną decyzją, która może mieć znaczący wpływ na wydajność i wydajność systemu. Jeśli nadal nie masz pewności, który rozmiar zaworu jest odpowiedni dla Ciebie lub jeśli masz inne pytania dotyczące naszych zaworów piłki typu V, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest tutaj, aby pomóc Ci znaleźć idealne rozwiązanie zaworów dla Twoich potrzeb.
